Инструкция по установке плавающего уплотнения «доукон» с кольцом трапециевидного сечения (HDDF)

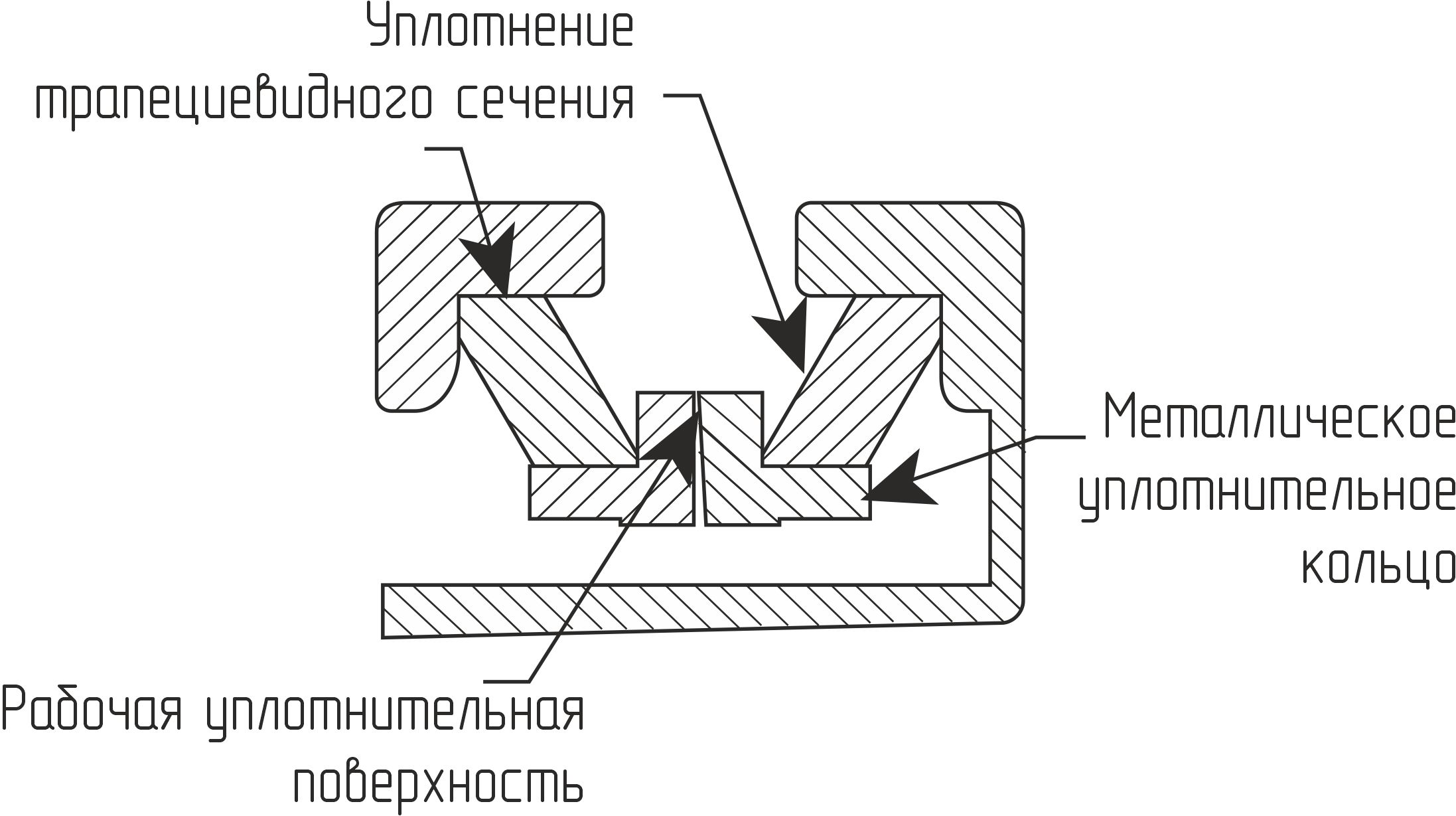

Особенности конструкции доукона с кольцом прямоугольного сечения

Монтаж

Монтаж плавающих уплотнений с трапециевидным кольцом значительно проще по сравнению с доуконами с кольцами круглого сечения и не требуют специального инструмента.

  1. Внимательно проверьте места узлов, в которые будет установлено доуконовое уплотнение. На них не должно быть сколов, трещин, задиров, заусенцев и т. д. — все, что сможет разрушить резиновое уплотнение.

  2. Тщательно очистите детали корпусов узлов, контактирующие с кольцами из эластомера от масла, смазки, грязи, металлической стружки, пыли и т. д.

  3. Протрите поверхности корпусов узлов начисто безворсовыми салфетками, смоченными растворителем и вытрите насухо.

  4. Вскройте упаковку торцевого механического уплотнения исключительно перед установкой. Не допускайте его загрязнения или повреждения его поверхностей, которые были обработаны с высокой точностью. Исключите риск случайного падения или царапанья поверхностей металлических колец. Не прикасайтесь к кольцам круглого сечения перчатками, на которых есть следы масла.

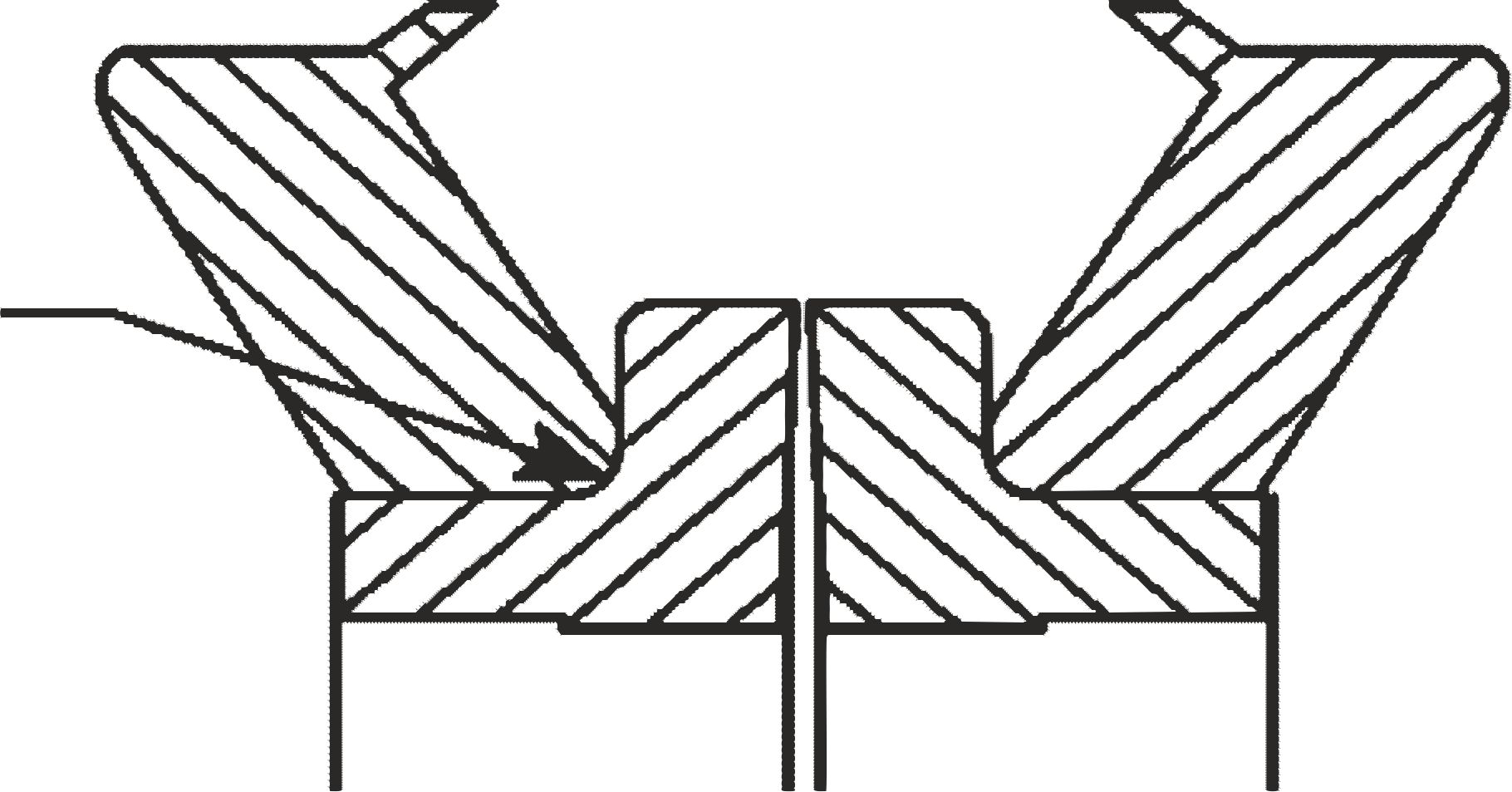

Установите резиновое уплотнение как показано на рисунке ниже. Самая узкая часть резинового кольца должна упираться в угол металлического кольца.

Установите каждую половину доукона HDDF (Heavy Duty Dual Face Seal) вместе с резиновым кольцом в корпус узла, аккуратно нажимая и вдавливая половину, пока она не встанет на место.

Использование растворителя без содержания масла (рекомендуется изопропиловый спирт) облегчит скольжение и поможет установить уплотнение.

Убедитесь, что кольцо установлено равномерно, без перекосов.

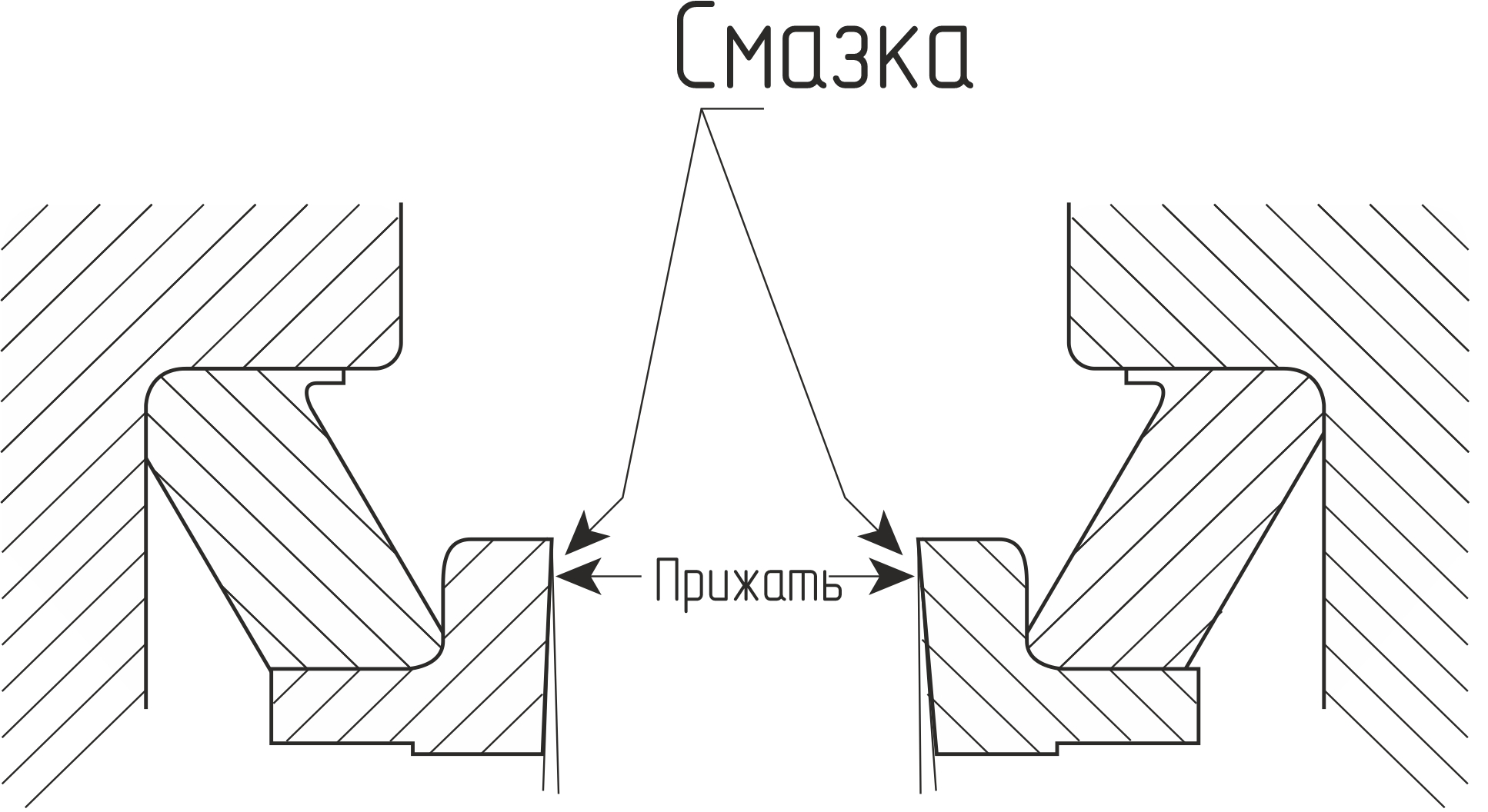

После установки каждой из половин колец протрите рабочую металлическую уплотнительную поверхность безворсовыми салфетками и нанесите тонкий слой масла. Масло может контактировать исключительно только с рабочей уплотнительной поверхностью. Резиновое кольцо будет прокручиваться, если на него попадет масло, и герметичность будет нарушена.

Внимание!

После соединения обоих корпусов узла убедитесь, что нет перекосов и вращательные движения ничем не затруднены!
Рекомендуем произвести 10 полных оборотов, фиксируя нижнюю часть корпуса узла.
