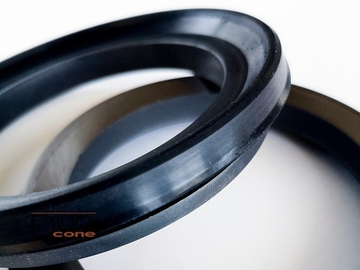

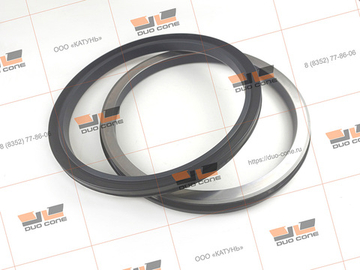

Плавающие уплотнения (дуоконы) типа DF

Плавающие уплотнения (дуоконы) типа DF — это прецизионные механические торцевые уплотнения (Mechanical Face Seals), предназначенные для абсолютной герметизации высоконагруженных вращающихся узлов тяжелой техники. Их главная функция заключается в удержании трансмиссионного масла внутри бортовых редукторов и опорных катков при одновременном блокировании проникновения абразивных внешних сред (песка, бетонной пыли, скальной породы и жидкого ила). В отличие от классического профиля DO (с O-Ring), дуоконы типа DF используют вторичное эластомерное кольцо ромбовидного сечения. Это позволяет устанавливать их в посадочные полости квадратного сечения (square bore), что существенно экономит осевое пространство и исключает необходимость применения смазок или специнструмента при монтаже.

Виды и технические характеристики уплотнений DF

Безаварийная работа ходовой части в условиях экстремального трения напрямую зависит от металлургии и химического состава уплотнений. Мы поставляем дуоконы, спроектированные для работы на износ:

• Материалы рабочих колец: Специализированная подшипниковая сталь марок ШХ15/ЧХ15 и высоколегированный чугун. Гарантируют экстремальную контактную прочность и стойкость к абразивному смятию даже при высоких радиальных биениях.

• Термодинамика эластомеров: В зависимости от агрессивности среды применяются уплотнительные кольца из базового NBR (от -30°C до +100°C), износостойкого полиуретана, а также высокотемпературных полимеров FKM (Viton) и силикона (VMQ), выдерживающих термические пики до +200°C.

• Герметичность под давлением: Оптимизированная геометрия ромба препятствует экструзии и "обгрызанию" резины при избыточном давлении гидравлических жидкостей.

Применяемость в узлах спецтехники

Дуоконы типа DF массово имплементируются в бортовые передачи (Final Drives), направляющие колеса (ленивцы), конвейерные ролики, мокрые тормозные системы карьерных самосвалов и режущие органы тоннелепроходческих комплексов (TBM).

Данный профиль уплотнений полностью совместим с оборудованием ведущих мировых концернов: Caterpillar (CAT), Komatsu, Liebherr, Hitachi, Volvo, Terex, John Deere и LS.

Часто задаваемые вопросы (FAQ)

Как правильно подготовить узел к установке дуокона DF?

Обе половины уплотнения и посадочные места в корпусе должны быть тщательно промыты летучим растворителем. Категорически запрещается наличие масляной пленки на корпусе до момента окончательной сборки — иначе эластомер провернется. Смазка наносится только на притертые металлические поверхности в самом конце.

В чем причины протечки плавающих уплотнений?

В 80% случаев течь вызвана скоплением абразивного шлама вокруг редуктора, ошибками монтажа (перекос ромбовидного кольца), а также химическим разрушением эластомера из-за неправильно подобранного температурного режима.

Можно ли взаимозаменять профили DO и DF?

Нет. Профили имеют принципиально разную кинематику и требования к геометрии посадочного места (стандартная рампа против square bore). Замена приведет к разрушению узла.

Требуется инжиниринговый подбор?

Отсутствует OEM-номер или узел сильно изношен? Простой тяжелой техники обходится слишком дорого. Обратитесь к нашим инженерам — мы оперативно подберем точный аналог уплотнения типа DF по вашим чертежам, снятым штангенциркулем размерам (внутренний/наружный диаметр, монтажная высота) или артикулу спецтехники. Свяжитесь с нами прямо сейчас для получения технической консультации!
