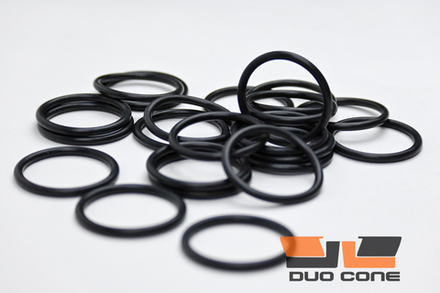

Резиновые уплотнительные кольца широко используются в технике и промышленности благодаря своей универсальности и простоте монтажа. Они применяются для герметизации соединений, предотвращения утечек жидкостей и газов, защиты от проникновения пыли и влаги.
Кольца o-ring в своем обозначении имеют лишь внутренний диаметр и сечение, однако часто к нам обращаются с просьбой сообщить внешний диаметр кольца. Когда известны лишь внутренний диаметр и толщина сечения легко вычислить и внешний (наружный) диаметр. Рассмотрим подробный алгоритм расчёта внешнего диаметра кольцевого уплотнения.
Для начала разберёмся с основными понятиями:
• Внутренний диаметр (dвн): расстояние между внутренними краями кольца, измеренное перпендикулярно оси вращения.
• Сечение кольца (S): ширина поперечного среза уплотнителя, измеренная вдоль осевой линии.
Чтобы рассчитать внешний (наружный) диаметр кольца (Dнар), достаточно воспользоваться простой формулой. Эта формула применима практически ко всем типовым уплотнительным кольцам круглого профиля.
Формула расчета внешнего диаметра
Dнар = dвн + 2S,
где:
• Dнар — искомый внешний диаметр уплотнительного кольца;
• dвн — внутренний диаметр кольца;
• S —сечение кольца o-ring.
Давайте рассмотрим её подробнее на примере. Допустим, нам известно следующее:
Кольцо уплотнительное O-ring 31,5x 3,55 NBR 70
dвн=31,5мм, а сечение составляет S=3,55 мм. Тогда внешний диаметр будет равен:
Dнар = 31,5 мм + 2*3,55 мм = 38,6 мм.
Наглядно и понятно это выглядит на чертеже уплотнительного кольца:
Особенности конструкции и материалов
Материал резины оказывает влияние на точность измерений. Некоторые виды резины обладают большей эластичностью, другие же менее подвержены деформации от нагрузок. Учитывайте также возможные допуски при расчете изделия, поскольку небольшие отклонения размеров вполне возможны.
Кроме стандартных круглых сечений существуют также специальные профили уплотнений (например, квадратные, прямоугольные или V-образные). Знание внутреннего диаметра и толщины сечения позволяет быстро определить внешний размер любого стандартного резинового уплотнителя. Эти данные важны при подборе нужного размера и заказе запчастей для оборудования различного назначения. Используйте приведенную формулу для расчетов и учитывайте специфику используемого материала и возможных отклонений, чтобы обеспечить надежную работу вашего устройства.
