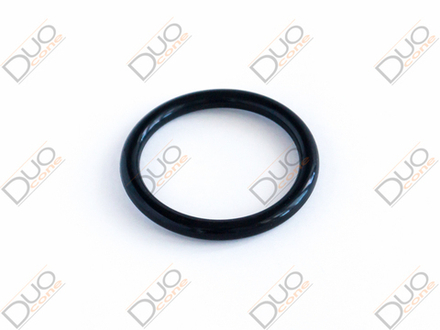

Измерение внутреннего диаметра резиновых колец (в том числе колец круглого сечения, известных как O-ring) — важная задача в машиностроении, гидравлике и пневматике. От точности этого параметра зависит герметичность и надёжность соединения. Одним из распространённых и удобных методов контроля является использование измерительных конусов.
Измерить внутренний диаметр линейкой или рулеткой сложно, так как кольцо сложно идеально выровнять по поверхности стола и любое измерение будет лишь примерным.
Особенности и преимущества метода

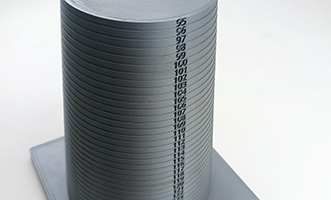

Измерительный конус — это инструмент с градуированной поверхностью, по которой кольцо плавно перемещается до точки, соответствующей его внутреннему диаметру. Такой способ позволяет быстро и с достаточной точностью определить размер даже в условиях производства.
- Высокая скорость измерения: не требуется сложное оборудование или длительная подготовка.
- Простота использования: не нужны специальные навыки, достаточно минимального обучения.
- Мобильность: конусы компактны и удобны для работы в полевых условиях.
- Визуальный контроль: по шкале конуса легко определить соответствие размера допускам.
Порядок измерения
1. Подготовка инструмента: убедиться, что конус чистый, без повреждений и загрязнений.
2. Выбор подходящего конуса: использовать конус с диапазоном измерений, соответствующим предполагаемому диаметру кольца.
3. Процесс измерения:
- аккуратно надеть кольцо на конус;
- плавно перемещать кольцо вдоль конуса до тех пор, пока оно не сядет плотно, без перекосов и деформаций;
- зафиксировать положение кольца и считать значение внутреннего диаметра по шкале конуса.
4. Контроль результата: сравнить полученное значение с требованиями чертежа или стандарта.

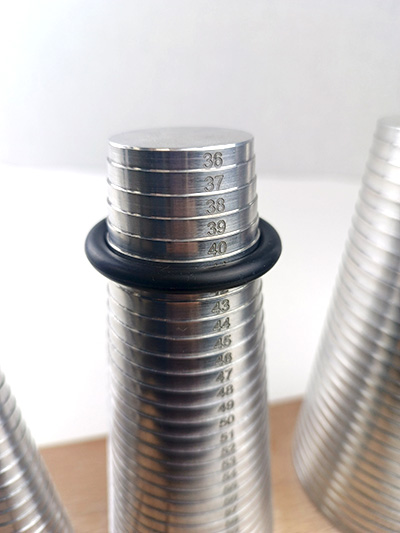

Для проверки данного методе измерения я взял кольца 41*6 NBR (внутренний диаметр - 41 мм, сечение - 6 мм). Кольцо остановилось точно на своем размере.
Важные нюансы
- Не следует прилагать чрезмерных усилий — это может привести к деформации кольца и искажению результата.
- Для повышения точности рекомендуется проводить несколько измерений и усреднять результат.
- После работы инструмент необходимо хранить в чистом и сухом месте.
Измерение внутреннего диаметра резиновых колец оринг с помощью конусов — эффективный и доступный метод, широко применяемый в промышленности. Он сочетает в себе простоту, скорость и достаточную точность для большинства технических задач.
