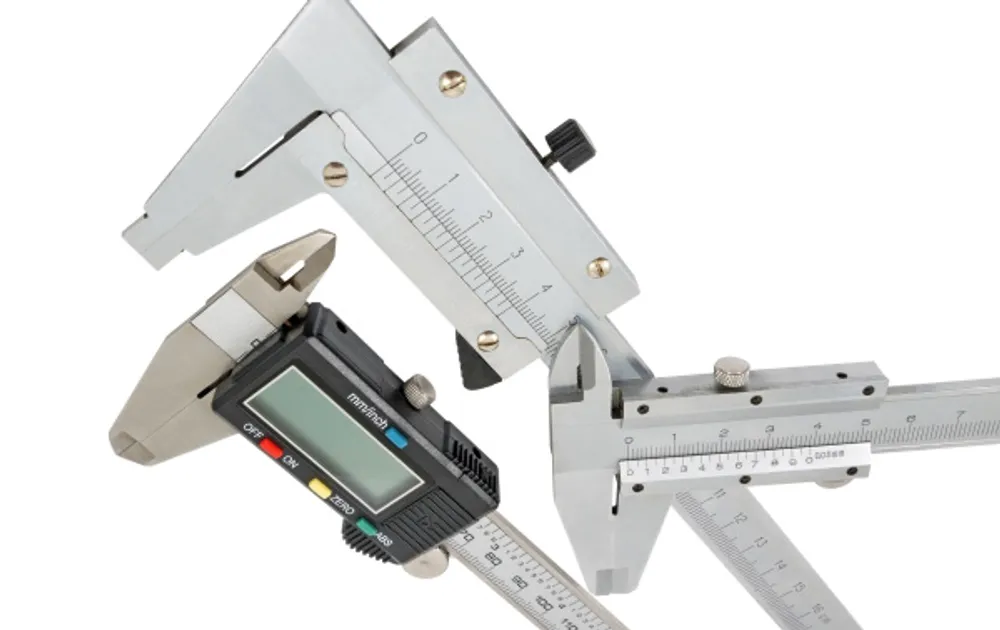

При подборе уплотнения по размерам важно передать действительный внутренний диаметр посадочного места. Штангенциркулем можно измерить отверстие, но способ чтения результата зависит от конструкции конкретного прибора. Перед замером проверьте его инструкцию и состояние измерительных губок.
Как выполнить измерение
- Очистите поверхность отверстия и измерительные губки. Убедитесь, что губки не повреждены, а прибор настроен согласно его инструкции.
- Проверьте, какие губки и какую шкалу прибор использует для внутренних измерений. Если производитель требует поправку или отдельную установку нуля, определите её до замера.
- Введите внутренние губки в отверстие и разведите их до контакта с противоположными стенками. Держите прибор без перекоса и прикладывайте ровное умеренное усилие.
- Считайте значение по шкале или индикатору, предназначенному для внутренних измерений. Повторите замер в нескольких положениях; если показания расходятся, уточните причину и не заказывайте деталь по одному случайному числу.
Нужно ли прибавлять толщину губок
У некоторых штангенциркулей с одной шкалой при измерении внутреннего размера требуется поправка на геометрию губок. У других есть отдельная шкала для внутренних измерений, и результат читается напрямую. Поэтому правило «всегда прибавить 10 мм» или «всегда прибавить 20 мм» неверно: величину поправки и способ чтения устанавливают по инструкции именно вашей модели, а не по длине линейки штангенциркуля.
Если обозначения прибора или инструкция недоступны, проверьте его на известном внутреннем размере либо обратитесь в измерительную лабораторию. Для посадок с небольшим допуском или изношенного отверстия может понадобиться более подходящий измерительный инструмент, например нутромер.
Что отправить для подбора уплотнения
Запишите полученный внутренний диаметр, модель прибора и способ учёта поправки. Добавьте фото посадочного места, маркировку снятой детали и другие размеры, указанные в документации оборудования. Для плавающих уплотнений пригодится также инструкция по замерам доукона. Если данные расходятся, отправьте их через контакты компании до заказа или изготовления детали.
