Назначение и принцип работы

Главная задача торцевого уплотнения — надёжно герметизировать зазор между вращающимся валом и неподвижным корпусом. В отличие от традиционных сальниковых набивок, торцевые уплотнения обеспечивают гораздо более высокую степень герметичности и рассчитаны на работу в жёстких условиях: при высоких давлениях, температурах и в агрессивных средах.

Принцип действия основан на контакте двух тщательно отполированных колец (пары трения): одно вращается вместе с валом, второе остаётся неподвижным. Между их торцевыми поверхностями формируется тончайшая плёнка рабочей жидкости (толщиной порядка 0,3–2 мкм). Эта плёнка одновременно выполняет две функции: смазывает зону контакта, снижая износ, и служит барьером, препятствующим утечке среды. Усилие прижима создаётся упругим элементом — чаще всего пружиной либо сильфоном. Дополнительно используются вторичные уплотнения (резиновые кольца, манжеты), которые герметизируют стыки между деталями.

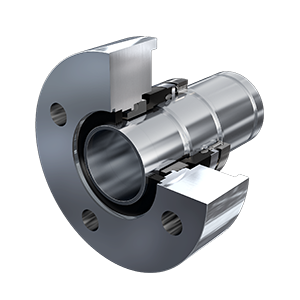

Обычно в конструкции есть несколько ключевых элементов:

• Пара трения. Данный узел состоит из двух колец, расположенных друг напротив друга и перпендикулярно оси вращения. Одно из колец фиксируется на валу и вращается вместе с ним, тогда как второе остается неподвижным, будучи установленным в корпусе. Для минимизации трения и обеспечения плотного соприкосновения их лицевые поверхности подвергаются высокоточной полировке до достижения зеркального блеска (шероховатость Ra 0,05–0,1 мкм).
• Упругий элемент. Служит для создания и поддержания постоянного осевого усилия, прижимающего кольца друг к другу. Обычно это пружина или сильфон.
• Вторичные уплотнения. Эти компоненты (например, резиновые кольца, манжеты, графитовые прокладки) обеспечивают герметичность в местах соединения: между валом и вращающимся кольцом, а также между корпусом и статичным кольцом.
• Элементы для передачи крутящего момента. Для обеспечения вращения подвижного кольца вместе с валом могут использоваться дополнительные элементы, такие как шпонки, штифты или хомуты.

Принцип действия При начале вращения вала пружина прижимает кольца друг к другу. Во время работы между полированными поверхностями колец формируется тонкий слой рабочей жидкости (0,3–2 мкм). Эта жидкостная пленка выполняет двойную функцию: смазывает фрикционную пару, снижая износ и трение, а также создает барьер, предотвращающий утечку. Давление рабочей среды может способствовать усилению прижима колец. Важным аспектом является отвод тепла от фрикционной зоны, для чего может использоваться система охлаждения или циркуляция промывочной жидкости.

Принцип действия

При начале вращения вала пружина прижимает кольца друг к другу. Во время работы между полированными поверхностями колец формируется тонкий слой рабочей жидкости (0,3–2 мкм). Эта жидкостная пленка выполняет двойную функцию: смазывает фрикционную пару, снижая износ и трение, а также создает барьер, предотвращающий утечку. Давление рабочей среды может способствовать усилению прижима колец. Важным аспектом является отвод тепла от фрикционной зоны, для чего может использоваться система охлаждения или циркуляция промывочной жидкости.

Классификация торцевых уплотнений

• Одинарные. Одна пара трения — для нейтральных и слабоагрессивных сред, где допустимы минимальные утечки.

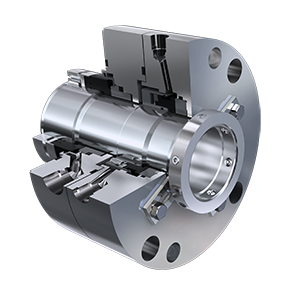

• Двойные. Две пары трения с буферной или затворной жидкостью между ними — для токсичных, взрывоопасных, кристаллизующихся или особо ценных сред. Такие схемы обеспечивают полную изоляцию перекачиваемой среды от атмосферы.

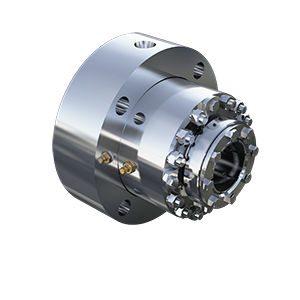

• Картриджного типа. Готовые модули, которые проще монтировать и обслуживать. Часто применяются в ответственных установках.

• Компонентные. Собираются на месте из отдельных деталей — более гибкие в подборе под конкретную задачу.

Также уплотнения делят на сбалансированные и несбалансированные. Сбалансированные лучше работают при высоком давлении, поскольку конструкция снижает нагрузку на пару трения. Несбалансированные проще и дешевле, но подходят для низкого и среднего давления.

Материалы изготовления

Выбор материалов обусловлен условиями эксплуатации (тип среды, температура, давление, скорость). Для пар трения часто применяют:

Углеграфит (самосмазывающиеся свойства). Карбид кремния (SiC) (высокая твердость, износостойкость, стойкость к агрессивным средам). Карбид вольфрама (WC) (исключительная твердость и износостойкость, в том числе против абразивов). Оксид алюминия (Al₂O₃) (прочность, коррозионная стойкость). Алмазные покрытия (в особо ответственных случаях). Для вторичных уплотнений используют эластомеры: NBR, EPDM, Viton (FPM), FFKM, в зависимости от химической совместимости.

Пары трения (основные контактирующие кольца):

• Углеграфит. Обладает самосмазывающимися свойствами, хорошо работает с чистой водой и нейтральными средами.

• Карбид кремния (SiC). Отличается высокой твёрдостью, износостойкостью и химической стойкостью — подходит для агрессивных и абразивных сред.

• Карбид вольфрама (WC). Очень твёрдый материал, устойчивый к износу даже при наличии твёрдых частиц в перекачиваемой среде.

• Оксид алюминия (Al₂O₃). Прочный и коррозионностойкий вариант для ряда применений.

• Алмазные покрытия. Используются в особо ответственных случаях, где требуется максимальная износостойкость и минимальный коэффициент трения.

Вторичные уплотнения (эластомеры):

• NBR (бутадиен‑нитрильный каучук). Подходит для масел, топлива и воды в умеренном диапазоне температур.

• EPDM (этилен‑пропиленовый каучук). Хорошо переносит пар, горячую воду, слабые кислоты и щёлочи.

• Viton (FPM). Устойчив к маслам, топливу, ряду растворителей и высоким температурам.

• FFKM (перфторэластомер). Максимальная химическая стойкость — для самых агрессивных сред.

Советы по выбору

Для чистой воды подходят пары графит/керамика или графит/SiC. Кислоты и щелочи требуют SiC или WC. При наличии абразивов необходимы особо прочные материалы (WC, SiC) и, возможно, система промывки. Вязкие, газообразные или кристаллизующиеся среды – двойные уплотнения с барьерной жидкостью.

Преимущества и недостатки

Плюсы: высокая надежность уплотнения, возможность работы в экстремальных условиях, долговечность, низкий уровень потерь на трение, минимальное обслуживание.

Минусы: более сложная и дорогостоящая конструкция по сравнению с сальниками. Чувствительность к абразивным частицам и работе "всухую". Необходимость точного соответствия параметров среды характеристикам уплотнения.

Сферы применения

• Нефтегазовая промышленность. В насосах и компрессорах для перекачки нефти, нефтепродуктов, сжиженных газов. Здесь особенно важны двойные уплотнения и схемы по стандарту API 682, обеспечивающие максимальную безопасность при работе с токсичными и взрывоопасными средами.

• Химическая промышленность. При перекачке кислот, щелочей, растворителей и других агрессивных жидкостей. Применяются уплотнения из химически стойких материалов, часто с дополнительной промывкой и охлаждением.

• Водоснабжение и водоотведение. В центробежных насосах для чистой и загрязнённой воды. Для таких условий подходят более экономичные варианты с парой трения графит/керамика или графит/карбид кремния.

• Пищевая и фармацевтическая промышленность. В оборудовании, где требуется не только герметичность, но и соответствие санитарным нормам. Используются материалы, разрешённые для контакта с пищевыми продуктами и лекарственными субстанциями.

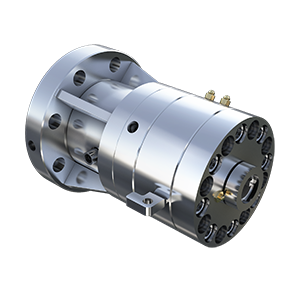

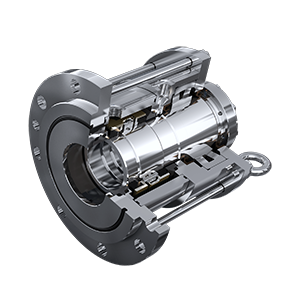

• Энергетика. В питательных и конденсатных насосах, а также в другом оборудовании, работающем с горячей водой, паром и техническими жидкостями.

• Целлюлозно‑бумажная промышленность и металлургия. В насосах для перекачки вязких, абразивных и загрязнённых сред. Здесь востребованы износостойкие пары трения и конструкции с промывкой.

Практические рекомендации по выбору

Чтобы подобрать подходящее торцевое уплотнение, нужно учитывать:

1. Тип среды. Химический состав, наличие абразивов, склонность к кристаллизации.

2. Параметры работы. Давление, температура, скорость вращения вала.

3. Требования к герметичности. Допустимые утечки, необходимость полной изоляции среды.

4. Особенности эксплуатации. Возможность промывки, охлаждения, доступность обслуживания.

5. Стандарты и нормы. Например, API 682 для нефтегазовой отрасли или отраслевые требования для пищевой промышленности.
