Виды и эксплуатационные характеристики плавающих уплотнений

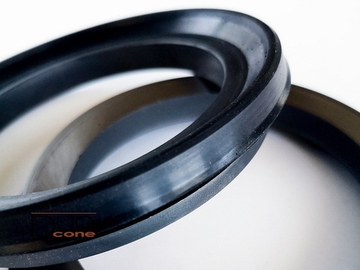

Конструктивно базовый комплект уплотнения состоит из двух идентичных прецизионных металлических колец, которые скользят друг по другу притертыми торцевыми поверхностями, и двух упругих эластомерных элементов, фиксирующих металл в корпусе. В зависимости от кинематики узла применяются классические профили типа DO (со стандартным круглым кольцом O-Ring) и усиленные модификации HDDF (Heavy Duty Dual Face), где используется эластомер ромбовидного сечения, спроектированный для тяжелых карьерных машин с высокими осевыми вибрациями. Для обеспечения необходимого ресурса металлические полукольца отливаются из высокоуглеродистых легированных и подшипниковых сплавов, в частности стали ШХ15 и ЧХ15. Согласно отраслевым стандартам (например, ГОСТ 801-78 для ШХ15), эти материалы обладают высокой вязкостью и сопротивляемостью контактной усталости под действием ударных нагрузок.
Ключевые инженерные преимущества применения технологии Duo-Cone:
-
Прецизионная герметичность: Благодаря алмазной притирке торцов достигается плоскостность в пределах 1–3 микрон (до 3 световых полос интерференции) и шероховатость поверхности менее
. Это позволяет создать микроскопический зазор для формирования капиллярной масляной пленки, полностью исключающей сухое трение металла о металл. -
Высочайшая износостойкость: Твердость колец после закалки и отпуска достигает 60–63 HRc, образуя структуру мелкодисперсного отпущенного мартенсита, что предотвращает образование задиров даже при попадании кремнезема.
-
Динамическая самокомпенсация: Угол конуса металлических колец (8–20 градусов) в сочетании со сжатыми эластомерными кольцами генерирует равномерное осевое давление. Это свойство автоматически компенсирует естественный износ торцевых поверхностей и значительные люфты подшипников в процессе эксплуатации спецтехники.
Применяемость в спецтехнике и особенности подбора
Уплотнения Duo-Cone являются стандартом индустрии для защиты ходовой части строительной, сельскохозяйственной, тоннелепроходческой и горнодобывающей техники. Представленные в каталоге комплектующие разрабатываются с учетом строгих допусков и кинематики оригинального оборудования (OEM). Они гарантируют стопроцентную совместимость с узлами техники Caterpillar (CAT), Komatsu, Liebherr, John Deere, Volvo Construction Equipment, Hitachi, JCB, Doosan и других мировых брендов. Замена оригинальных компонентов осуществляется со строгим соблюдением спецификаций по монтажному диаметру корпуса и ширине узла в сборе.
Важнейшим аспектом долговечности является правильный подбор эластомера. Ошибочный выбор полимера приводит к его термической деградации, разбуханию от присадок и моментальной потере герметичности.
|
Материал эластомера |
Температурный режим |
Специфика применения и химическая стойкость |
|
NBR (Нитрил) |
от -35°C до +100°C |
Базовый материал для большинства экскаваторов и погрузчиков. Отлично выдерживает минеральные масла и консистентные смазки. |
|
VMQ (Силикон) |
от -50°C до +200°C |
Арктическое исполнение (в каталогах часто маркируется как VMQ). Сохраняет эластичность при сильных морозах, идеален для техники северных регионов. |
|
FKM / FPM (Витон) |
от -10°C до +180°C |
Высокотемпературные среды и агрессивные гидравлические жидкости, включая синтетические и биоразлагаемые масла. |
|
Полиуретан (PU) |
от -30°C до +110°C |
Узлы с повышенными механическими вибрациями, где требуется высочайшая стойкость полимера к разрыву и экструзии. |
Часто задаваемые вопросы (FAQ)
Нужно ли смазывать резиновые кольца маслом при установке? Категорически нет. Резиновое тороидальное кольцо ни в коем случае не должно скользить по металлическим посадочным рампам. Для облегчения установки в корпус допускается применение исключительно летучих лубрикантов (например, изопропилового спирта или спрея Seal-O-Fix), которые временно снижают трение, а затем полностью испаряются, обеспечивая надежную фиксацию "насухо".
Как правильно подобрать аналог уплотнения для техники CAT или Komatsu? Самый надежный и безошибочный способ — подбор по оригинальному каталожному артикулу OEM-производителя. Если деталь не идентифицируется, требуется с микрометрической точностью измерить внутренний диаметр установочного отверстия в корпусе, наружный посадочный диаметр вала и рабочую ширину узла в сборе.
Почему новое плавающее уплотнение дает течь сразу после монтажа? Анализ отказов (в том числе по методикам Caterpillar) показывает, что большинство ранних утечек связано с грубым нарушением технологии сборки. Перекручивание резинового кольца, попадание ворсы от ветоши между металлическими торцами или применение молотка, чьи удары вызывают микротрещины в закалённом металле, неминуемо приводят к разгерметизации. Монтаж требует чистоты и применения специальной оснастки.
Ошибки при подборе компонентов или материалов эластомера ведут к заклиниванию редукторов и колоссальным убыткам от простоя карьерной или строительной техники. Не рискуйте ресурсом своих машин! Обратитесь к инженерам компании «Катунь» для безошибочного профессионального подбора плавающих уплотнений, направляющих лент и грязесъемников. Мы оперативно подберем 100% совместимый аналог по размерам, каталожному номеру или чертежам. Свяжитесь с нами прямо сейчас для консультации, расчета стоимости и быстрого оформления заказа!
