Типы доуконов (профили)

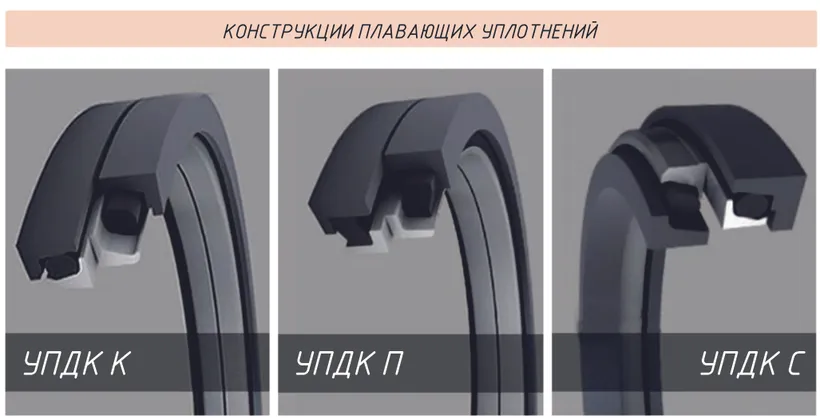

В зависимости от сечения эластомерного и металлического уплотнения плавающие двойные конические (УПДК) разделяют несколько типов.



Стандартные доуконы УПДК К с резиновым кольцом круголого сечения

Уплотнения с эластомерным О-кольцом (кольцом круглого сечения). Такие доуконы используются в опорных и поддерживающих катках, натяжных колесах (ленивцах) импортных (например, Komatsu, Caterpillar, Hitachi, Liebherr и т. д.) и отечественных (ЧТЗ, Четра Промтрактор) гусеничных экскаваторов, бульдозеров и тракторов.
Также могут использоваться в бортовых редукторах, шарнирах той же самой гусеничной техники и карьерных самосвалов (например, Белаз), в боронах сельскохозйственных прицепных агрегатов, в горно-шахтном оборудовании (например, проходческие комбайны, фрезы, дробилки, буровые установки и т. д.)

Плавающие уплотнения УПДК П (HDDF)

Уплотнения с эластомерными кольцами прямоугольного (или трапециeвидного, ромбовидного) сечения и угловыми металлическими кольцами (L-сечения). Они удобны тем, что требуют значительно меньше пространства для монтажа по сравнению с кольцами УПДК К, а сам монтаж не требует специального инструмента. Зато именно для данных колец нужно внимательнее отнестись к замеру размеров, т. к. любые отклонения от размеров негативно повлияют на резерв упругости.
У них также есть особенность: на поверхности металлического кольца, прилегающей к эластомерному кольцу имеются канавки, которые препятствуют скольжению и перекручиванию прямоугольного кольца во время эксплуатации.
Такие уплотнения используются чаще всего в винтовых транспортерах и шахтных скребковых конвейерах.

Доуконы специальной конструкции УПДК С


Уплотнения в сечении выглядят как развернутые УПДК К. Они также состоят из эластомерных колец круглого сечения и тороидальных металлических колец (см.рисунок выше). Предназначены для использования в особо экстремальных грязных условиях.

Дополнительные типы доуконовых колец

R-тип GH2-тип GH1-тип G-тип
Сообщите нам, если вам нужен один из нестандартных типов доуконовых уплотнений, чтобы мы могли подготовить конструкторское решение под ваши потребности.

Разнообразие наименований

duo-cone ®

Само название «Доукон» (в России их называют в разных интерпретациях: дуокон, даукон, дуакон) было впервые использовано компанией CAT (Caterpillar). Оно обобщает все названия, связанные с конструктивными особенностями данного уплотнения и принципом герметичной работы.

Торцевое или тороидальное уплотнение

Называя так доуконовые уплотнения имеют в виду одну из конструктивных особенностей, связанную с торцевыми нагрузками. В то же время, часто возникает путанница, потому что так называются некоторые уплотнения для насосов, которые не имеют ничего общего с доуконами.

Конусное, микроконусное (или просто микроконус), двухконусное

Всё это тоже названия доуконов. Связано с особенной конструкцией металлического кольца.

Специалисты нашей компании профессионально могут подобрать именно то доуконовое уплотнение, которое полностью обеспечит длительную работоспособность узла.
