Повреждённое кольцо O-ring показывает, что герметичность нарушена, но его внешний вид редко доказывает одну причину. Износ, материал, размер канавки, зазор, температура, давление, рабочая среда и способ монтажа могут действовать одновременно. Сохраните снятое кольцо и проверьте сам узел до заказа замены.
Какие признаки видны на снятом кольце
- Надрезы, срезы, зазубрины. Проверьте кромки посадочного места, инструмент и путь кольца при установке. Повреждение может возникнуть ещё до начала работы узла.
- Рваный край со стороны зазора. Возможна экструзия: материал выдавливается в зазор при нагрузке. Оценивайте вместе давление, величину и неравномерность зазора, геометрию канавки и свойства выбранной резины.
- Постоянно сплющенное сечение. Возможна остаточная деформация после сжатия. Её нельзя объяснить только возрастом кольца: имеют значение температура, степень сжатия, материал и контакт с рабочей средой.
- Набухание, размягчение, затвердевание или трещины. Сверьте фактическую жидкость и температуру с документацией конкретной резиновой смеси. По одному цвету или внешнему виду состав материала не определяется.
- Истончение и следы трения. Проверьте шероховатость сопряжённых поверхностей, движение деталей, загрязнение и условия смазки.
Это признаки для первичной проверки, а не готовый диагноз. Похожие повреждения могут иметь разные сочетания причин. Сопоставление признаков с условиями работы описано в справочнике Trelleborg по отказам O-ring и в руководстве Parker.
Что проверить перед заменой
- Зафиксируйте место утечки, положение повреждения на кольце, фото детали и посадочного места. Найдите маркировку или артикул.
- Сверьте внутренний диаметр, сечение и размеры канавки с документацией оборудования. Для самого кольца пригодится инструкция по измерению O-ring; использованное кольцо может быть деформировано.
- Уточните материал и условия работы: среду, температуру, давление, движение, зазор и требования к смазке. Не выбирайте замену только по одному совпавшему размеру.
- Если обнаружено выдавливание, проверьте конструкцию зазора и канавки. Опорное кольцо может быть одним из решений лишь при подходящей конструкции узла; его нельзя добавлять без сверки размеров и схемы.

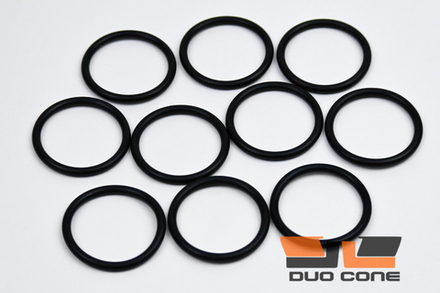

Посмотрите кольца O-ring круглого сечения. Если артикул или причина повреждения неясны, отправьте фото, размеры и условия работы через контакты компании до заказа.
