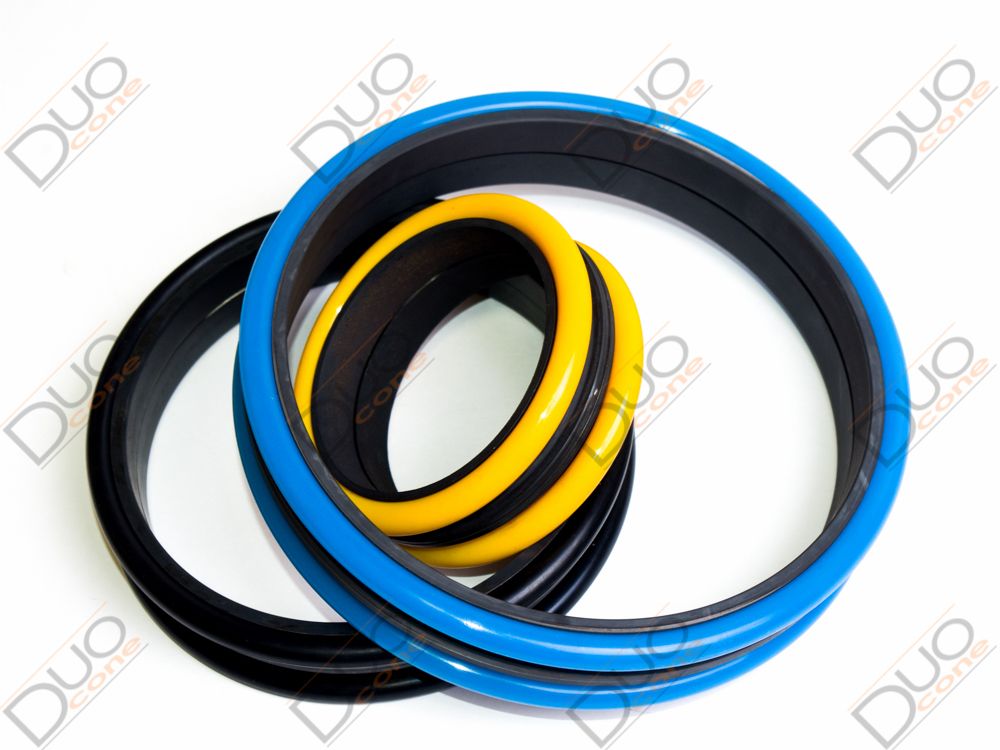

Плавающее уплотнение (доукон) CAT 386-1030 (3861030)

Наличие:

Cat (Caterpillar)

Предзаказ

Плавающее уплотнение (доукон) Caterpillar 386-1030 — качественный аналог

Name: Плавающее уплотнение (доукон) Caterpillar 386-1030 — качественный аналог
Brand: Duo-Cone
SKU: 100-000-454
Availability: OutOfStock)

Количество

Купить в 1 клик

Плавающее уплотнение (доукон) Caterpillar 386-1030 — это качественный аналог оригинального узла герметизации ходовой части тяжелой строительной техники. Двойное плавающее уплотнение (Double Floating Seal) предназначено для защиты подшипников опорных катков, поддерживающих роликов и натяжных колес гусеничного движителя от абразивного износа, влаги и грязи. Уплотнение Duo-Cone выполнено из высокопрочной легированной стали (цементованная сталь 20Х с твердостью рабочей поверхности HRC 58-62) и нитрилового каучука NBR 65 (бутадиен-нитрильный каучук), обеспечивая надежную герметизацию при высоких нагрузках и перепадах температур. Торцевое уплотнение используется в узлах ходовой части экскаваторов CAT 320D, 320D2, 320E, бульдозеров CAT D5N, D5K, D6K, а также гусеничных погрузчиков CAT 938G, 950G. Комплект состоит из металлического кольца (стальная обойма) и резинового кольца круглого сечения (O-ring). При замене масла в катке (oil change for track roller) или появлении течи масла из катка (oil leak) рекомендуется использовать данное уплотнение как прямой аналог Caterpillar 386-1030 с посадочными размерами D1=105 мм (внешний диаметр посадочного места), сечение резинового кольца 9 мм, высота стального кольца 29 мм. Технические параметры: внешний диаметр 99.5 мм, внутренний диаметр 80.5 мм. Замена доукона значительно продлевает ресурс подшипников и снижает простои техники.

Особенности монтажа и эксплуатации

При установке плавающего уплотнения необходимо строго соблюдать чистоту посадочных мест. Резиновое кольцо (NBR 65) должно быть равномерно установлено без перекосов. Стальные кольца цементованной стали 20Х требуют предварительной смазки для снижения трения в момент сборки. Уплотнение Duo-Cone работает в паре — каждое из двух стальных колец притирается друг к другу, образуя герметичный узел. Не рекомендуется использовать повторно старые кольца. Замена уплотнения опорного катка (bottom roller seal) выполняется при каждом капитальном ремонте ходовой части (undercarriage repair) для защиты абразивного износа. При выборе аналогов проверяйте совместимость кросс-номеров: ITR U12884, Berco 4127.0865, Japan Parts JPV9047, Kukje KJ-2302240, STS, EVERFINE.

Узлы применения

Опорные катки (bottom roller / track roller)
Поддерживающие ролики (carrier roller)
Натяжные колеса (front idler / ленивец)
Ведущие колеса (sprocket / final drive — в редких случаях)
Узлы ходовой части экскаваторов CAT 320D, 320D2, 320E, 321D, 323D, 324D, 325C, 325D, 329D, 330C, 330D, 336D, 345C
Узлы ходовой части бульдозеров CAT D5N, D5K, D5G, D6K, D6M, D6N, D6D, D6H, D7R
Узлы ходовой части погрузчиков CAT 938G, 950F, 950G, 962G, 966G, 972G
Трубоукладчики CAT 561, 572R

Часто задаваемые вопросы

Какие размеры у плавающего уплотнения Caterpillar 386-1030?

Металлическое кольцо имеет внешний диаметр 99.5 мм, внутренний диаметр 80.5 мм, высоту стального кольца 29 мм. Посадочное место под резиновое кольцо: внешний диаметр 105 мм, сечение резинового кольца 9 мм. Резиновое кольцо круглого сечения (O-ring) выполнено из нитрилового каучука NBR 65.

С какой техникой совместимо уплотнение 386-1030?

Уплотнение совместимо с ходовой частью экскаваторов CAT 320D, 320D2, 320E, 321D, 323D, 324D, 325C, 325D, 329D, 330C, 330D, 336D, 345C; бульдозеров CAT D5N, D5K, D5G, D6K, D6M, D6N, D6D, D6H, D7R; погрузчиков CAT 938G, 950F, 950G, 962G, 966G, 972G; трубоукладчиков CAT 561, 572R. Также подходит для китайских аналогов техники CAT (XCMG, LiuGong, Shantui) — уточняйте по посадочным размерам.

Какие аналоги (кросс-номера) существуют?

Основные аналоги: ITR U12884 (Италия), Berco 4127.0865 (Италия), CRS CRS.12884 (Италия), Japan Parts JPV9047 или JP-TR12884 (Япония), Intertractor 3107595 (Германия), Kukje KJ-2302240 (Корея), XCMG 803085938 (Китай), а также бренды STS, EVERFINE, MIGHTY. Убедитесь в совместимости геометрии перед покупкой.

Закажите прямо сейчас!
Доуконы, гидравлика и редукторы — звоните: +7-919-668-57-40 или пишите: sale@duocone.ru
РТИ (кольца O-ring, манжеты и др.) — звоните: +7-953-017-18-47 или пишите: sale1@duocone.ru

Характеристики

Страна производства

Россия

Материал металлического кольца

Высоколегированный чугун марки ЧХ16М2 (ГОСТ 7769-82)

Материал кольца круглого сечения

Нитрил (NBR)

Комплектность

Полный комплект (2 чугунных+2 резиновых кольца)

Про планетарные редукторы и их характеристики

планетарный редуктор купить

Планетарные редукторы BOSCH REXROTH HYDROTRAC серии GFT 8000 представляют собой высокотехнологичные устройства для обеспечения передачи крутящего момента в сложных условиях работы. Эти агрегаты разработаны с учетом высоких требований к надежности и долговечности, что делает их идеальным выбором для использования в различных отраслях промышленности.

Редукторы BOSCH REXROTH HYDROTRAC серии GFT 8000 нашли применение в машиностроении (в производственных линиях), нефтяной и газовой промышленности (для привода насосов и компрессоров), в энергетике (в системах управления турбинами и генераторами), транспортном машиностроении (в приводах транспортных средств, включая железнодорожный транспорт) и пр. Рассмотрим основные области применения и ключевые параметры данной серии редукторов.

Для увеличения изображения скачайте картинку или откройте в новом окне.

Редукторы HYDROTRAC серии GFT 8000 используются в следующих сферах:

1. Строительная техника: экскаваторы, бульдозеры, краны и подъемники.

2. Сельскохозяйственная техника: тракторы, комбайны, почвообрабатывающие машины.

3. Горнодобывающая промышленность: карьерная техника, буровые установки.

4. Промышленное оборудование: конвейеры, прессы, металлообрабатывающие станки.

5. Коммунальная техника: мусоровозы, снегоуборочные машины, поливальные автомобили.

6. Судостроение и портовое оборудование: лебедки, буксиры, подъемные механизмы.

7. Энергетика: ветряные турбины, гидроэлектростанции.

Основные характеристики

Компактность конструкции: Редукторы серии GFT 8000 отличаются малыми габаритами и весом, что позволяет экономить пространство и упрощает монтаж оборудования.
Высокая эффективность: Благодаря использованию передовых технологий, редукторы обеспечивают высокий КПД (коэффициент полезного действия), снижая энергозатраты и повышая производительность.
Надежность и долговечность: Специальная конструкция редуктора и высококачественные материалы гарантируют длительный срок службы даже в условиях интенсивной эксплуатации.
Широкий диапазон передаточных чисел: Серия GFT 8000 предлагает различные варианты передаточных отношений, что позволяет адаптировать оборудование под конкретные нужды производства.
Простота обслуживания: Конструкция редукторов предусматривает легкий доступ к основным узлам и компонентам, что значительно упрощает техническое обслуживание и ремонт.

Планетарные редукторы HYDROTRAC серии GFT 8000 обладают рядом преимуществ:

Высокая надежность и долговечность благодаря использованию качественных материалов и современных технологий производства.
Компактные размеры и малый вес при высокой мощности.
Низкий уровень шума и вибрации во время работы.
Простота монтажа и обслуживания.
Совместимость с различными типами приводов и механизмов.
Возможность адаптации под конкретные требования заказчика путем настройки передаточного числа и других параметров.

Планетарные редукторы BOSCH REXROTH HYDROTRAC серии GFT 8000 являются надежным выбором для широкого спектра применений в различных отраслях. Высокие технические характеристики, универсальность и долговечность делают эти редукторы незаменимыми элементами современной промышленной и строительной техники. Чтобы купить планетарный редуктор HYDROTRAC серии GFT 8000 обратитесь к нам по телефонам: 8800-201-11-56 или +7-919-668-57-40, где наши специалисты помогут выбрать оптимальный вариант для вашего оборудования. Также доступна возможность оформления заявки через наш сайт, пишите в WhatsApp или посредством отправки письма на электронную почту sale@duocone.ru.

Производство планетарного редуктора Сборка планетарного редуктора на заводе Корпус для сборки планетарного редуктора Перемещение собранного планетарного редуктора Покраска собранного планетарного редуктора Подготовка к отгрузке планетарного редуктора

Что такое плавающее уплотнение?

Что такое плавающее уплотнение (доукон, дуокон)?

Плавающее уплотнение - это самоподжимное уплотнение с двухконусными плавающими кольцами, важная часть механизмов, отвечающая за работоспособность и долговечность узлов. Такие уплотнения состоят из двух металлических колец, которые точно притерты друг к другу и поджимаются (подпружиниваются) кольцами из эластомеров. Таким образом, осевая нагрузка обеспечивает герметичность.

Другие названия - плавающие уплотнения, двойной конус, даукон, доукон, дуокон, duocon, duo-cone, duo cone.

Принцип работы плавающего уплотнения

Данный тип уплотнений используется во вращающихся частях узлов (например, в опорных, поддерживающих катках и натяжных колесах гусеничной техники и т. д.) и предотвращает вытекание масла.

В процессе эксплуатации и при правильной установке происходит равномерный износ металлической поверхности из-за трения, вызванного движением по окружности. Во время этого процесса уплотняющая поверхность постоянно и также равномерно сдвигается в сторону центральной оси благодаря упругости эластомерных колец. Именно поэтому уплотнения данного типа имеют значительные запасы износа и подлежат сервисной замене при достижении износа микроконуса до основной рабочей плоскости уплотнения.

Важно знать! В зависимости от используемого металла срок износа может сильно меняться. Например, микроконус металлических колец из стали марки ШХ15 (и его аналогов китайского производства) стирается в течение 6-12 месяцев, а из высоколегированного белого чугуна марки ЧХ16М2 (ГОСТ 7769-82) или его аналога Duronit проработает от 18 месяцев и более. Учитывая цену плавающего уплотнения, стоимость владения узла при установке стального кольца вместо чугунного значительно возрастает.

Поставляться они должны именно в таком комплекте 2+2. Никак иначе.

Если предлагают к поставке нечетное количество металлических колец, или только эластомерные кольца, то уплотнение не будет работать как сконструировано, так как нарушается полная герметичность, что сказывается на долговечности работы уплотнения и всего узла в целом.

Герметичность достигается за счет высокой точности притирки металлических колец друг к другу. Шероховатость (Ra) не превышает 0,1-0,2 мкм, а плоскостность достигает до 0,0015мм.

Особенности работы плавающих уплотнений

Они выполняют ряд особенных функций, которые не доступны при использовании других уплотнений:

1. Формируют равномерную осевую торцевую нагрузку благодаря эластичности колец из эластомеров.

2. При вращении частей узлов обеспечивают защиту подшипников и смазок в агрессивных условиях: под воздействием абразивной среды (песка, пыли, грязи, камней, раствор и т. д.). Таким образом защищают и продлевают срок службы дорогостоящих узлов: планетарных передач, тормозной системы (мокрого типа), бортовых передач, ступиц моста и т.д.

3. Гарантируют статическую и динамическую герметичность.

4. Не требуют дополнительного обслуживания (поэтому часто в зарубежных источниках называются необслуживаемыми уплотнениями)

Плавающие уплотнения НЕ используются в следующих случаях:

Необходимо учитывать при конструировании узлов с использованием плавающих уплотнений!

1. Существуют резкие несбалансированные перепады давления.

2. Нет достаточной подачи масла для обязательного смазывания уплотнения, необходимого для предотвращения спекания и отведения тепловой энергии, возникающей во время трения.

3. Скорость вращения выше 10 м/сек для работы в масляной среде и выше 1 м/с в среде с консистентной смазкой.

4. Материал, из которого изготавливается эластомерное кольцо не предназначен для эксплуатации в необходимом веществе. (Подробнее о выборе материала эластомерных колец).

Как проверить качество доукона за 4 минуты

Существует достаточно простой способ проверить качество микроконусного уплотнения, для которого потребуется лишь штангенциркуль.

Конечно, такая проверка не сообщит чугун это или сталь, не расскажет о марке и качестве металла и эластомера, выдержаны ли все требования по размерам микроконуса, в т.ч. шероховатость и плоскостность. Зато появится возможность избежать установки действительно забракованного уплотнения в дорогостоящий узел.

Доукон — это уплотнение, которое работает как ротационное. Поэтому, если оно не будет как минимум совершенно круглым, то быстро «разлетится» в узле. Итак, проверяем:

1. Эллипсность внешнего диаметра для вставки в корпус

Любые замеры для точности производят как минимум в четырех точках. Это дает снизить погрешность в измерениях.

Диаметр должен быть везде одинаковым — зафиксируйте винтом штангенциркуля первый размер, чтобы рамка штангенциркуля «не гуляла».

Внешний диаметр мерим без резинового кольца.

2. Эллипсность внутреннего диаметра

3. Толщину металлических колец

Толщина металлических колец также должна быть одинаковой по всей окружности уплотнения.

Казалось бы, данную проверку должны выдержать доуконы любого производителя. К сожалению, у многих эксплуатирующих компаний, «некруглые» уплотнения — достаточно частое явление. Ранее нам об этом сообщали новые клиенты, а недавно мы сами убедились, совершив контрольную закупку.

Основные причины изменения правильной геометрии — это выбор производителем неподходящего металла и ошибки в термообработке, в т.ч. ТВЧ и отпуске стальных заготовок.

Как правильно определить размеры доукона?

Инструкция по замеру размеров доукона

Наши потребители часто сталкиваются с ситуацией, когда начали ремонтировать бортовую передачу и необходимо заменить доукон, но не известен каталожный номер уплотнения (OEM). Ситуация усугубляется из-за запутанных данных в интернете благодаря некоторым некомпетентным продавцам.

В таких случаях мы приходим на помощь и подбираем микроконусное уплотнение по размеру. В нашем серийном производстве находится более 650 типоразмеров доуконов, поэтому для нас это не является проблемой.

При подборе доукона по размерам мы обязательно учитываем возможный износ снятых с узла металлических колец и степень деформации резинового кольца. Чтобы подбор уплотнения был максимально точным, мы сформировали инструкцию «Как правильно определить размеры доукона?»

Основные необходимые размеры:

Внешний диаметр D с эластомерным уплотнением
Внешний диаметр (D1) без резинового кольца
Внутренний диаметр (D2)
Высота одного (h) или двух (H) металлических колец

На нашем сайте и в каталоге указаны размеры в формате: D1*D2*H (мм)

Внешний диаметр D с резиновым уплотнением

В первую очередь необходимо понимать, что резиновое кольцо (и круглого сечения, и трапециевидного) эластично, поэтому замерять его диаметр и толщину нет никакого смысла. Замеры будут недостоверными и их нельзя принимать во внимание.

Зато с его помощью мы можем узнать размеры посадочного корпуса самого узла, в которое вставляется доукон (ответной части). Для этого установите резиновое уплотнение на металлическое кольцо доукона. Таким образом оно меньше деформируется при замерах.

Замерьте первый диаметр (D) — внешний диаметр доукона с резиновым кольцом вместе.

Внешний диаметр D1 без резинового уплотнения

Снимите резиновое кольцо и замерьте внешний диаметр D1 металлического кольца по самой широкой части без резинового уплотнения.

Внутренний диаметр D2

Замерьте внутренний диаметр (D2). Для этого размера допускается погрешность в измерениях до 2 мм

Также, при замере внутреннего диаметра доукона обратите внимание на толщину губок (выделили красным кружком на фото справа). Если они выглядят как на фото ниже, то не забудьте в полученному диаметру на нониусе (шкале делений) прибывать толщину этих губок.

Например, внутренний диаметр уплотнения имеет размер 300 мм, а на шкале будет 280 мм. Прибавим толщину губок 20 мм и узнаем истинный размер. Наружный размер считается прямо по шкале.

Высота металлических колец

Замерьте высоту одного (h) или двух (H) металлических колец без резиновых уплотнений как показано на фото.

Этого вполне достаточно. Нет необходимости рисовать чертеж и высчитывать углы микроконуса. Этим занимаются уже наши технические специалисты.

Армированные манжеты с пружиной

Армированные манжеты с пружиной – это важные элементы машин и механизмов, которые обеспечивают герметичность и предотвращают утечку рабочих сред (жидкостей, газов) через вращающиеся валы. Принцип действия армированной манжеты основан на создании постоянного давления между поверхностью вала и внутренней частью манжеты за счет пружины. Это давление компенсирует износ и деформации, возникающие при работе механизма, тем самым поддерживая герметичность даже при длительных нагрузках.

Армированные манжеты играют ключевую роль в защите механизмов от различных негативных факторов:
- Утечка масел и смазочных материалов. Потеря смазки может привести к износу и перегреву движущихся частей, поэтому манжеты предотвращают такие проблемы.
- Попадание пыли и грязи. Загрязнения могут вызывать абразивный износ и коррозию металлических поверхностей, что снижает эффективность работы и сокращает срок службы оборудования.
- Проникновение влаги. Вода может привести к коррозии и ухудшению свойств смазочных материалов, поэтому манжеты создают барьер против ее проникновения.

Преимущества армированных манжет с пружиной:

Высокая надежность и долговечность.
Хорошая устойчивость к агрессивным средам и высоким температурам.
Простота установки и замены.
Эффективное уплотнение даже при высоких скоростях вращения вала.
Возможность работы в условиях высокого давления.

Армированные манжеты с пружиной широко применяются в различных отраслях промышленности, таких как автомобильная, машиностроительная, нефтегазовая, энергетическая и другие, где требуется надежное уплотнение подвижных соединений.

Правильный подбор армированных манжет:

1. Диаметр вала
Диаметр вала является одним из ключевых параметров, определяющих размер уплотнения. Важно точно измерить диаметр вала, чтобы подобрать манжету соответствующего размера. В случае ошибки в подборе диаметра может возникнуть избыточная нагрузка на манжету, что приведет к ее быстрому износу.

2. Рабочая среда
Тип среды, в которой будет работать уплотнение, имеет большое значение. Это могут быть различные жидкости (вода, масло, топливо), газы или даже агрессивные химические вещества. Уплотнительное кольцо должно быть совместимо с рабочей средой, иначе оно быстро разрушится под воздействием химических веществ или высоких температур.
Для различных сред используются разные материалы:
- Нитрил (NBR) подходит для работы с маслами и топливами.
- Фторкаучук (FKM) устойчив к воздействию масел, топлива, озона и химикатов.
- Силикон (VMQ) используется в условиях экстремальных температур и при работе с водой.
3. Температурный диапазон
Температурные условия эксплуатации также влияют на выбор материала манжеты. Например, силиконовые манжеты хорошо работают при низких температурах, тогда как фторкаучуковые справляются с высокими температурами. Если рабочая среда предполагает значительные колебания температуры, необходимо выбирать материал, способный выдерживать такие изменения без потери своих свойств.

4. Скорость вращения вала
Скорость вращения вала влияет на износ манжеты. Чем выше скорость, тем больше тепловыделение и трение между уплотнением и валом. При высокой скорости рекомендуется использовать манжеты из материалов с хорошей износостойкостью и низким коэффициентом трения, например, тефлоновые вставки или специальные покрытия.

5. Давление в системе
Давление внутри системы также играет важную роль. Высокое давление требует использования манжет с усиленной конструкцией и дополнительными элементами, такими как пружины, обеспечивающие надежное прилегание к валу. Пружина помогает компенсировать возможные деформации и обеспечивает плотное контактирование манжеты с поверхностью вала.

6. Тип установки
Способ монтажа уплотнения тоже важен. Некоторые манжеты устанавливаются снаружи вала (наружняя установка), другие – изнутри (внутренняя установка). От этого зависит конструкция манжеты и её монтажные размеры.

7. Срок службы и износоустойчивость
Долговечность уплотнения зависит от качества используемых материалов и условий эксплуатации. Армированные манжеты с пружинами обычно обладают повышенной износостойкостью благодаря наличию металлической арматуры и пружинного элемента, но все равно важно учитывать предполагаемый срок службы и возможность замены уплотнения в будущем.

8. Производитель и стандарты
Выбор надежного производителя и соответствие стандартам качества также имеют значение. Известные бренды обычно предлагают продукцию высокого качества, соответствующую международным стандартам ISO, DIN и другим. Использование сертифицированной продукции снижает риск выхода из строя оборудования и повышает надежность работы системы.

Правильный выбор армированных манжет с пружиной для уплотнений валов требует комплексного подхода. Необходимо учесть множество факторов, включая диаметр вала, рабочую среду, температуру, скорость вращения, давление и тип установки. Качественные манжеты обеспечат надежную работу механизмов и значительно продлят их срок службы.

Уплотнительные кольца

Уплотнительные кольца – это элементы, используемые в различных отраслях промышленности, включая машиностроение, автомобилестроение, авиацию и производство спецтехники. Они предназначены для герметизации соединений, предотвращения утечек жидкостей и газов, а также защиты от проникновения пыли, грязи и других посторонних частиц. В зависимости от условий эксплуатации и требований к уплотнениям, используются различные типы уплотнительных колец.

Основные виды уплотнительных колец:

1. Кольца круглого сечения
Это наиболее распространенный вид уплотнителей. Они изготавливаются из эластичных материалов, таких как резина, силикон, фторопласт и другие полимеры. Основное преимущество этих колец заключается в их универсальности и простоте установки. Они могут использоваться в широком диапазоне температур и давлений, обеспечивая надежную герметизацию.

2. Кольца квадратного сечения
Эти кольца обладают большей площадью контакта с поверхностью, чем кольца круглого сечения, что обеспечивает лучшую герметичность при низких давлениях. Они часто применяются в гидравлических системах и пневматических устройствах, где требуется высокая степень герметичности.

3. Кольца Х-сечения (X-rings)
Уплотнители этого типа имеют форму буквы «Х» в поперечном сечении. Благодаря своей конструкции они обеспечивают равномерное распределение нагрузки и отличную устойчивость к деформации под воздействием давления. X-rings широко используются в высоконагруженных механизмах, таких как гидроцилиндры и амортизаторы.

4. Опорные кольца
Опорные кольца служат для поддержки и центровки подвижных элементов механизмов, предотвращая их смещение и износ. Они обычно изготавливаются из твердых материалов, таких как металл или композитные материалы, и устанавливаются между движущимися частями оборудования.

Применение уплотнительных колец в специальной технике

В спецтехнике, такой как экскаваторы, бульдозеры, краны и другая тяжелая техника, уплотнительные кольца играют важную роль в обеспечении надежности и долговечности работы механизмов. Например, в гидросистемах используются кольца круглого и квадратного сечения для герметизации соединений трубопроводов и цилиндров. X-rings применяются в гидроцилиндрах для обеспечения высокой степени герметичности и устойчивости к нагрузкам. Опорные кольца помогают поддерживать точность движения и минимизировать трение в подвижных узлах.

Материалы для изготовления уплотнительных колец

Для производства уплотнительных колец используются различные материалы, каждый из которых обладает своими уникальными свойствами:

- Резина: универсальный материал, обладающий хорошей эластичностью и устойчивостью к воздействию агрессивных сред.
- Силикон: отличается высокой термостойкостью и химической стойкостью, используется в условиях высоких температур.
- Фторопласт (PTFE): обладает отличной химической стойкостью и низким коэффициентом трения, применяется в экстремальных условиях эксплуатации.
- Металлы и композиты: используются для изготовления опорных колец и других элементов, требующих высокой прочности и жесткости.

Таким образом, выбор конкретного типа уплотнительного кольца зависит от условий эксплуатации, требований к герметичности и нагрузок, которым будет подвергаться оборудование. Правильный подбор материала и формы уплотнителя позволяет обеспечить надежность и долговечность работы механизмов специальной техники.
