Кольцо уплотнительное круглого сечения O-Ring 022-025-19 NBR 70 (ГОСТ 9833-73)

Кольцo уплотнительное круглого сечения O-Ring 022-025-19 NBR 70

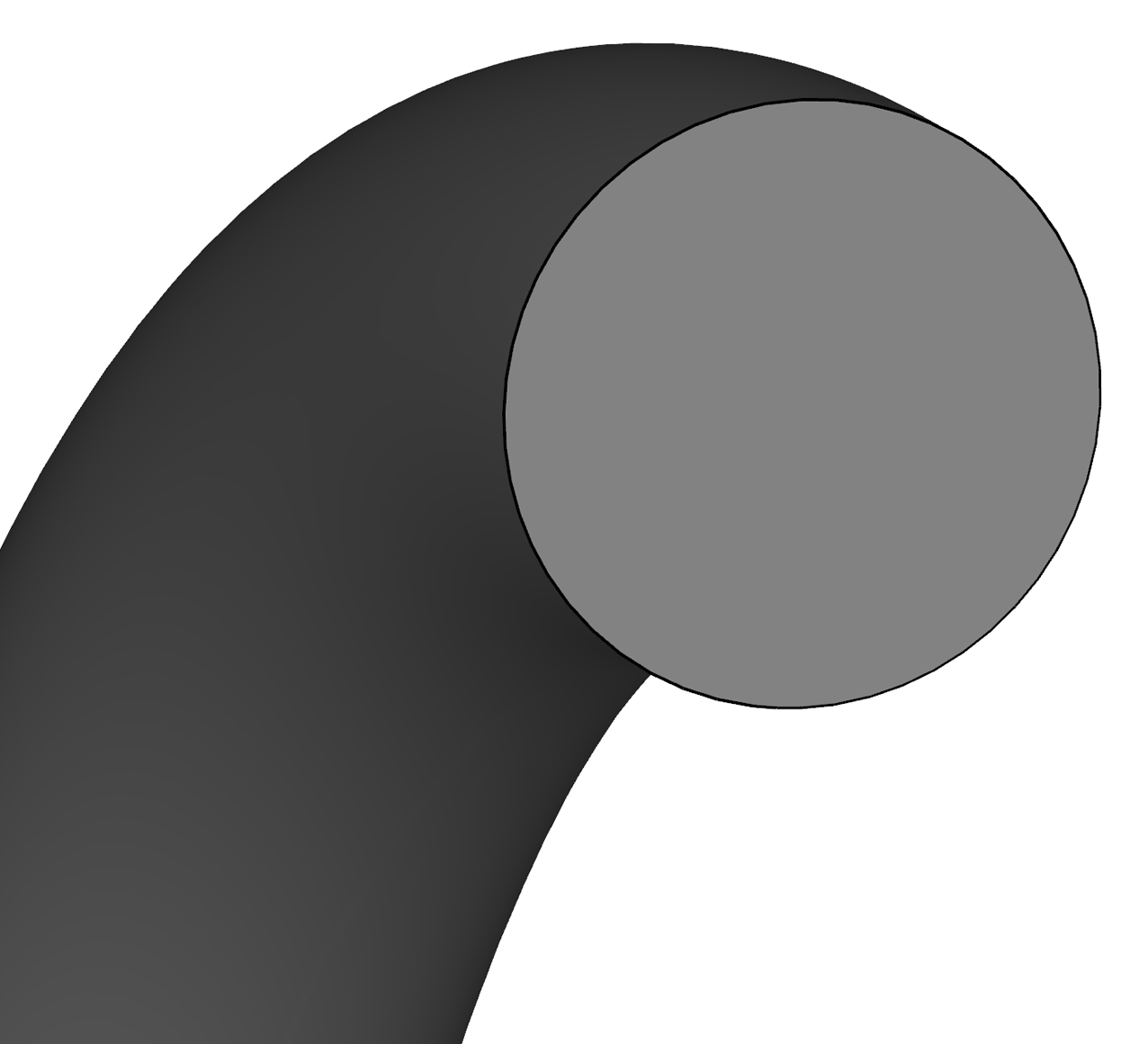

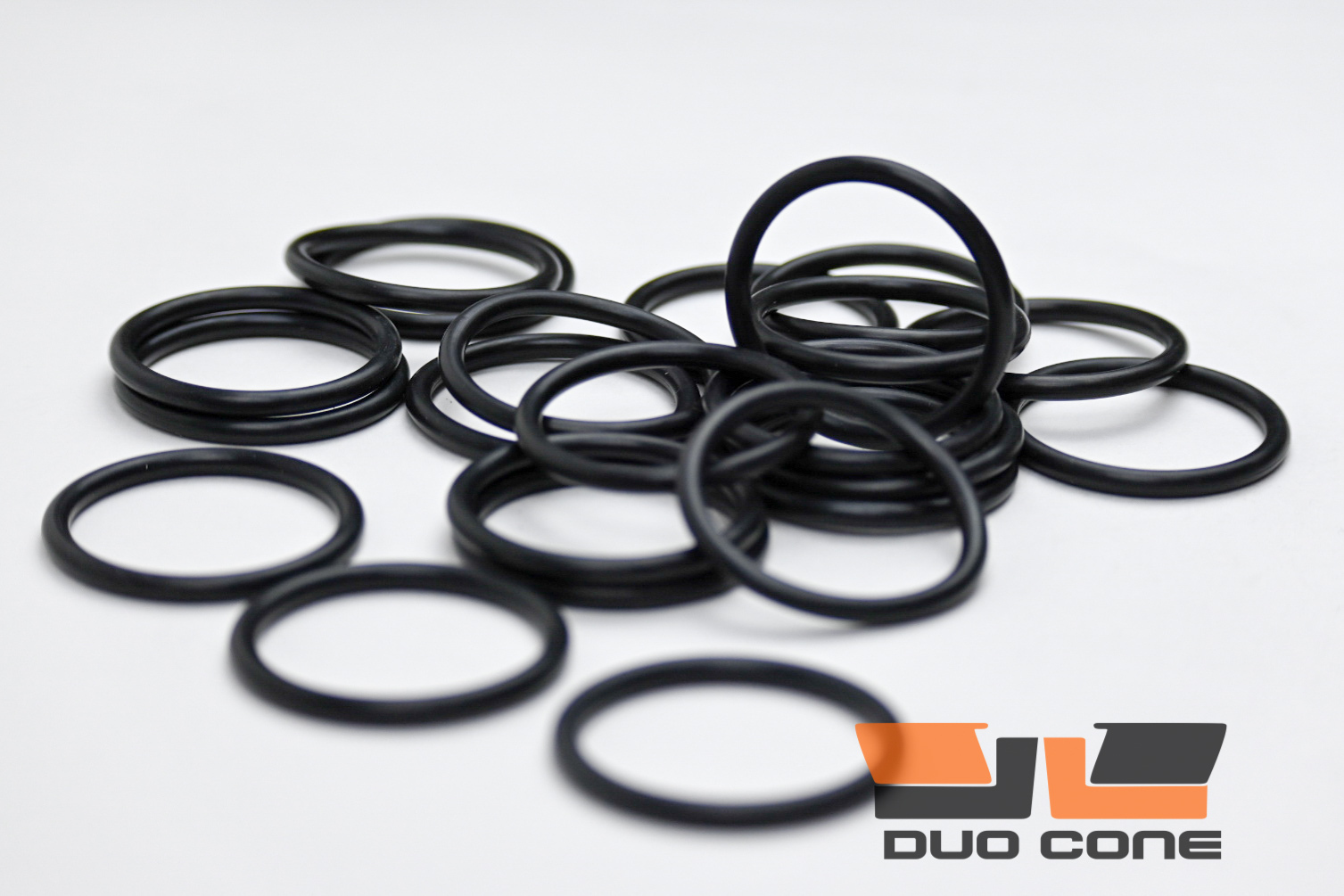

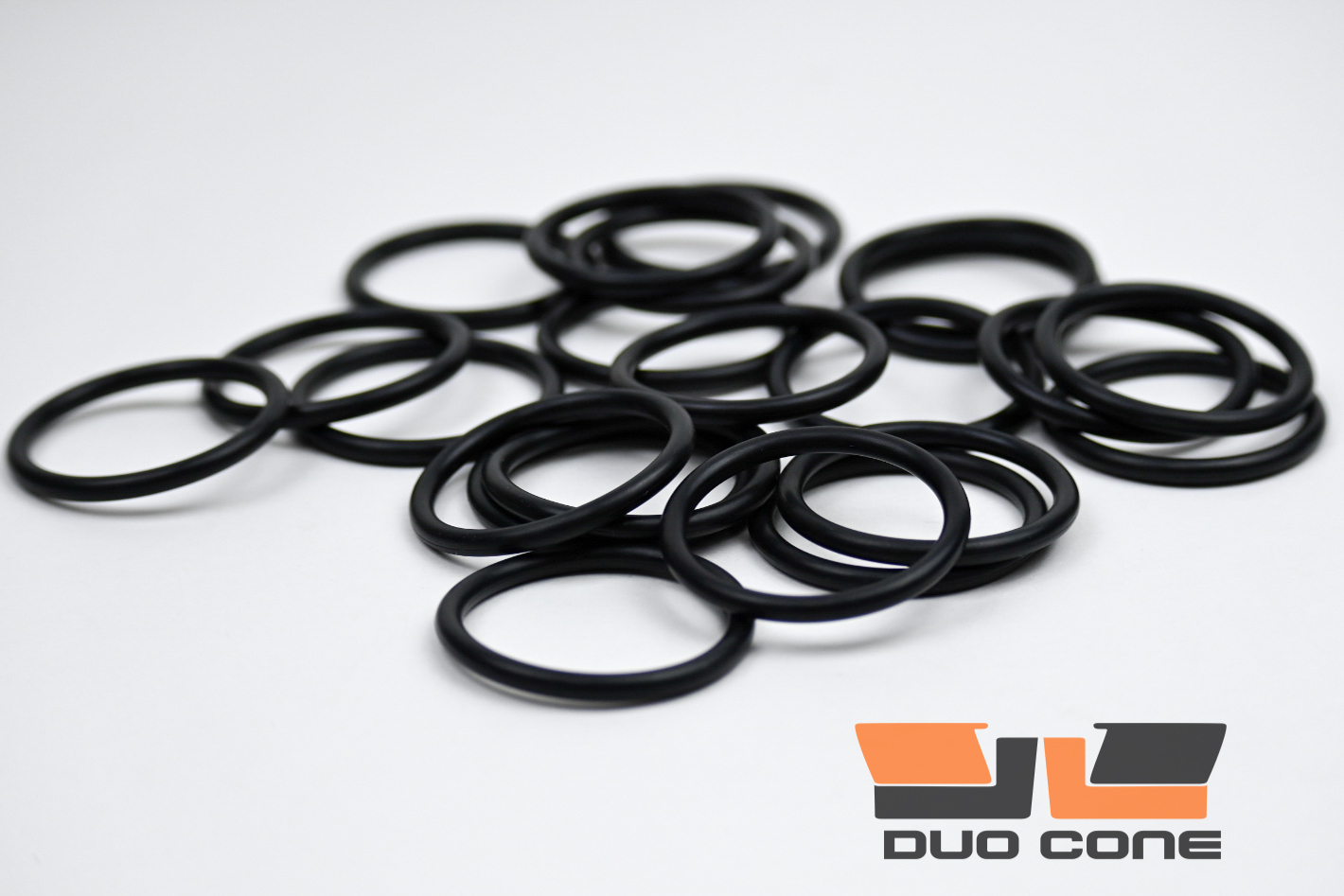

Тороидальное резиновое кольцо (R-кольцо) с метрическим профилем — классический O-ring для гидравлических и пневматических узлов. Деталь соответствует требованиям ГОСТ 9833-73, изготавливается из маслобензостойкой нитрильной резины NBR 70 (твердость по Шор А 70 ед.). Рабочая среда: минеральные масла, дизельное топливо, гидравлические жидкости, вода. Диапазон температур: от -30°C до +100°C.

Технические характеристики

Узлы применения

• Уплотнение штоков и поршней в гидроцилиндрах мини-погрузчиков Bobcat (S100, S130), JCB (1CX, 3CX), Case (SR130, SV185)
• Уплотнение распределителей и золотников гидропривода Caterpillar (D3K2, 906H), Volvo (EC55B, EW60E)
• Пневматические системы: клапанные узлы Wabco, Knorr-Bremse в тормозных системах самосвалов BelAZ, Komatsu HD
• Гидронасосы Sauer-Danfoss (PVG32), Parker (F1, F3) — вторичное уплотнение
• Разъемы и муфты быстрого соединения (БРС) Stucchi, Hansen, Faster
• Клапанные группы экскаваторов Hitachi (EX120, ZX200), Kobelco (SK200)
• Пневмоприводы выгрузки бетона на миксерах CIFA, Putzmeister
• Уплотнение золотников гидрораспределителей тракторов МТЗ-82.1, МТЗ-320

Особенности монтажа и эксплуатации

Перед установкой O-ring необходимо проверить посадочное место на отсутствие заусенцев и загрязнений. Рекомендуется смазать кольцо рабочей жидкостью (гидравлическим маслом) для предотвращения повреждений при монтаже. Не допускается перекручивание кольца в канавке — это снижает герметичность. При динамическом применении (подвижное соединение) следите за чистотой штока, используйте пыльники и грязесъемники для защиты от абразива.

Кольцо предназначено для работы в статических и динамических уплотнениях. Благодаря эластичности нитрильного каучука компенсирует микронеровности уплотняемых поверхностей. Не рекомендуется использовать для этиленгликолевых тормозных жидкостей (DOT 3, DOT 4) — для них применяются кольца из EPDM.

Часто задаваемые вопросы

В чем разница между O-ring 022-025-19 и аналогами (DIN 3771, AS568-022)?

Геометрически все перечисленные кольца взаимозаменяемы (внутренний Ø 21,2 мм, сечение 1,9 мм). Отличия только в стандарте и допусках. Наш O-ring изготовлен по ГОСТ 9833-73, что гарантирует совместимость с отечественной гидравликой.

Можно ли использовать это кольцо для уплотнения вала (вращательное движение)?

Да, но только при невысоких скоростях (до 0,5 м/с) и при наличии смазки. Для высокоскоростных узлов лучше применять специальные манжеты (например, V-rings). Для возвратно-поступательного движения (штоки, поршни) кольцо подходит идеально.

Какой ресурс работы у этого уплотнения?

Ресурс зависит от режима эксплуатации: давления, температуры, скорости и загрязненности. В гидравлике при соблюдении рекомендаций производителя кольцо служит не менее 2000 часов. При выходе из строя замените кольцо в ремкомплекте (в паре с пыльником и грязесъемником).
